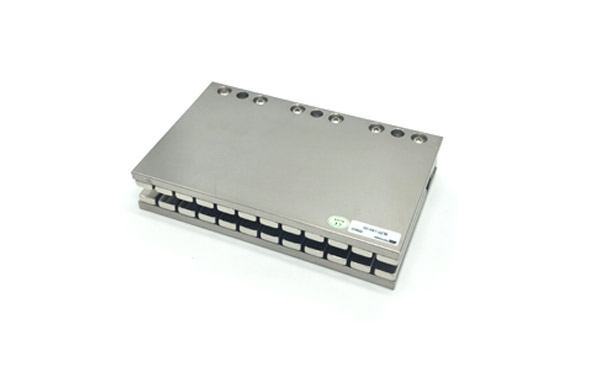

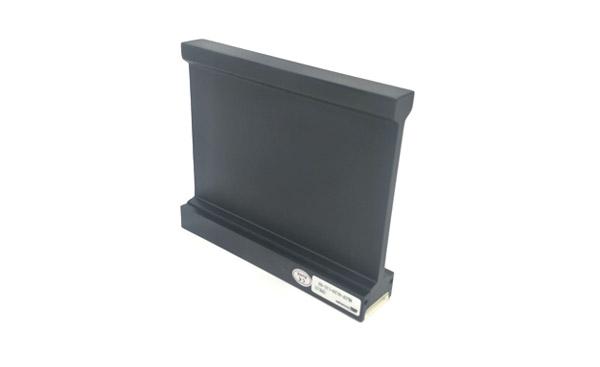

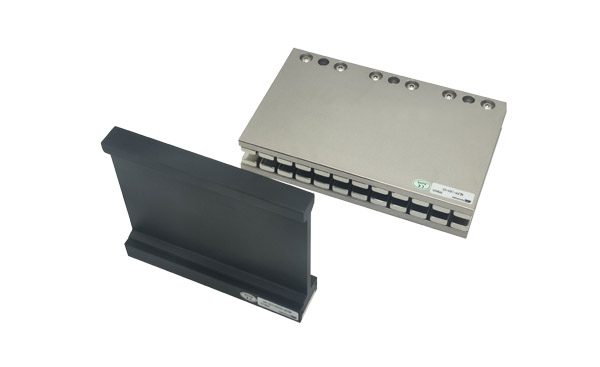

P Series
Product Features
Continuous Force:84N-279N Peak Force:252N-837N
Details|
Size|
Recommend|
Case
Performance | ||||
Performance | Units | MLCP-0055-075-00 | MLCP-0120-135-00 | MLCP-0200-255-00 |
Peak Force | N | 252 | 510 | 837 |
Continuous Force | N | 84 | 170 | 279 |
Peak Power | W | 270 | 450 | 765 |
Rated Power | W | 30 | 50 | 85 |
Electric Parameters | ||||
Electric Parameters | Units | MLCP-0055-075-00 | MLCP-0120-135-00 | MLCP-0200-255-00 |
Peak Current | A | 6.45 | 6.3 | 10.8 |
Continuous Current | A | 2.15 | 2.1 | 3.6 |
Force Constant | N/Arms | 39.18 | 81.75 | 77.6 |
Bank EMF Constant | V/m/sec | 22.62 | 47.2 | 44.8 |
Motor Constant | N/W | 11.1 | 21.9 | 21.9 |
Inductance | mH | 2.87 | 5.74 | 2.88 |
Resistance(p-p)(25℃) | Ohms | 8.2 | 16.1 | 8.2 |
Thermal Parameters | ||||
Thermal Parameters | Units | MLCP-0055-075-00 | MLCP-0120-135-00 | MLCP-0200-255-00 |
Thermal Resistance | ℃/W | *2.6 | **1.5 | **0.88 |
Max Winding Temp | ℃ | 120 | 120 | 120 |
Thermal Resistance Measured with Heat Sink:(*200×200×12mm **250×250×10mm) | ||||

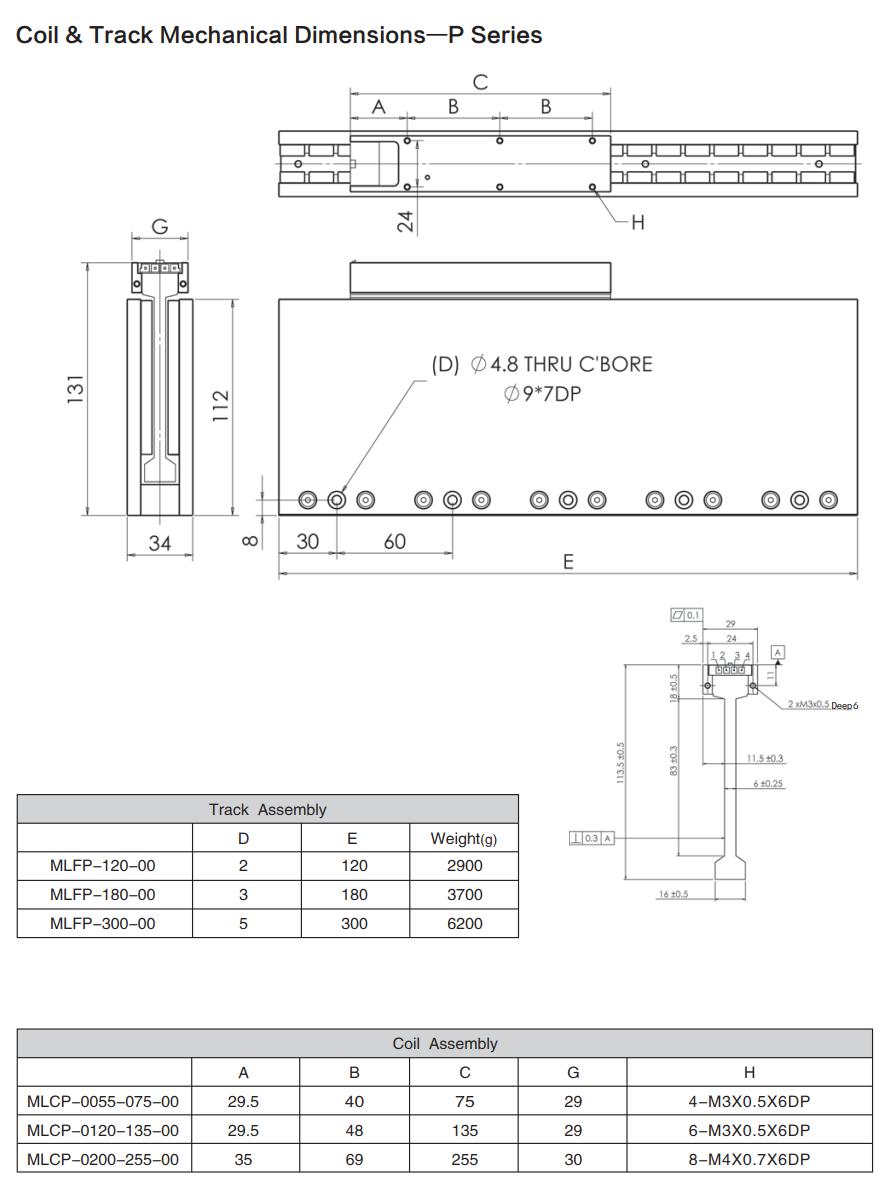

MechanicalPerformance | ||||
MechanicalPerformance | Units | MLCP-0055-075-00 | MLCP-0120-135-00 | MLCP-0200-255-00 |
Weight of Coil | kg | 0.38 | 0.68 | 1.29 |
Length of Coil | mm | 75 | 135 | 255 |
Electric Cycle Length | mm | 30 | 30 | 30 |
