Performance | ||||
Performance | Units | MLCX-0325-200-00 | MLCX-0550-370-00 | MLCX-0750-535-00 |
Peak Force | N | 1300 | 2200 | 3000 |
Continuous Force | N | 325 | 550 | 750 |
Peak Power | W | 1440 | 2028 | 252 |
Rated Power | W | 160 | 225 | 280 |
Electric Parameters | ||||
Electric Parameters | Units | MLCX-0325-200-00 | MLCX-0550-370-00 | MLCX-0750-535-00 |
Peak Current | A | 17.6 | 30 | 14.8 |
Continuous Current | A | 4.4 | 7.5 | 10.2 |
Force Constant | N/Arms | 78 | 78 | 78 |
Bank EMF Constant | V/m/sec | 26 | 26 | 26 |
Motor Constant | N/W | 26 | 36.8 | 45 |
Inductance | mH | 17.8 | 9 | 6 |
Resistance(p-p)(25℃) | Ohms | 7.2 | 3.6 | 2.4 |
Thermal Parameters | ||||
Thermal Parameters | Units | MLCX-0325-200-00 | MLCX-0550-370-00 | MLCX-0750-535-00 |
Thermal Resistance | ℃/W | **0.78 | **0.48 | **0.36 |
Max Winding Temp | ℃ | 120 | 120 | 120 |
Thermal Resistance Measured with Heat Sink:(*200×200×12mm **250×250×10mm) | ||||

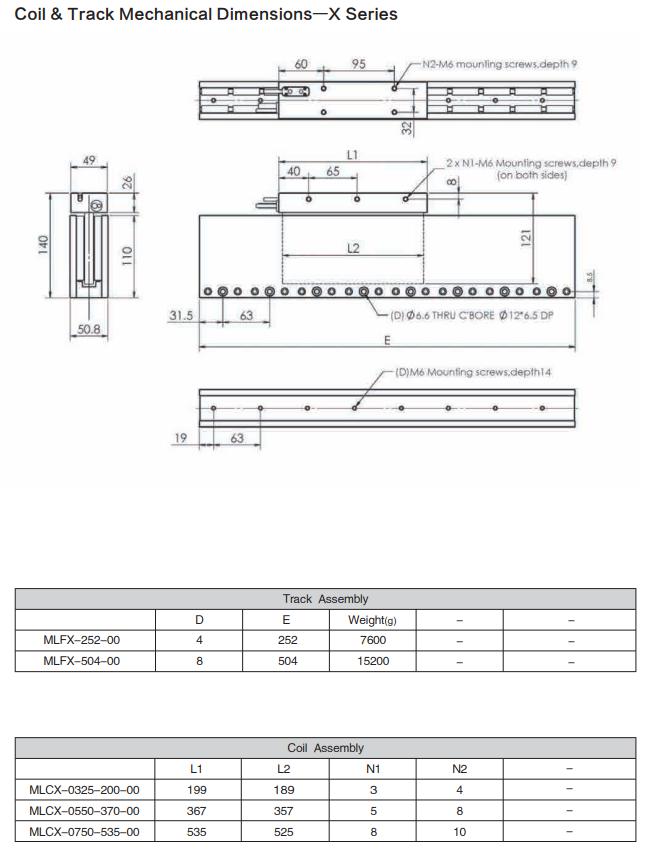

MechanicalPerformance | ||||
MechanicalPerformance | Units | MLCX-0325-200-00 | MLCX-0550-370-00 | MLCX-0750-535-00 |
Weight of Coil | kg | 2.2 | 3.7 | 4.9 |
Length of Coil | mm | 199 | 367 | 535 |
Electric Cycle Length | mm | 84 | 84 | 84 |
